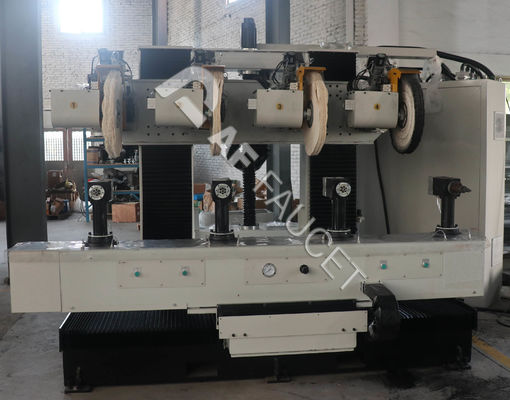

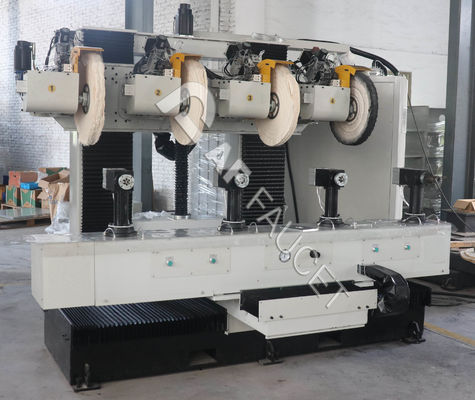

Automatische polijstmachine
Het RTAF-AP04-model is een geavanceerd ontwerpsysteem dat 4 polijstspindels bevat, de automatische polijstprocessen kunnen worden opgeslagen in het programma voor terugroepactiviteit.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Technische specificaties
| Code # |
Artikel 1 |
Specificaties |
| 1 |
Model nr. |
RTAF-AP04 |
| 2 |
Machina-opstelling (L*W*H) mm |
4400*3400*2800 |
| 3 |
Energieverbruik (max./Ave.) kW |
40/25 |
| 4 |
Werkkrachtomgeving |
3Ph, AC380V, 50Hz |
| 5 |
Max. Poetsmopsdiameter (mm) |
600 |
| 6 |
Min. Poetsmopdiameter ((mm) |
300 |
| 7 |
Verplaatsing van de X-as (mm) |
1100 |
| 8 |
Verplaatsing van de Y-as (mm) |
1000 |
| 9 |
Verplaatsing van de Z-as (mm) |
700 |
| 10 |
Verplaatsing in de U-as (mm) |
± 90° |
| 11 |
Verplaatsing van de V-as (mm) |
±720° |
| 12 |
Verplaatsing van de W-as (mm) |
±720° |
| 13 |
Programma-recepten |
Onbeperkte opslag |
| 14 |
Poetswas |
Vaste/vloeibare voor keuze |
| 15 |
Max. snelheid van de X-as |
20m/min. |
| 16 |
Max. snelheid van de Y-as |
20m/min. |
| 17 |
Max. snelheid van de Z-as |
20m/min. |
| 18 |
Max. snelheid van de U-as |
30°/sec. |
| 19 |
Max. snelheid van de V-as |
30°/sec. |
| 20 |
Max. snelheid van de W-as |
30°/sec. |
E
Elektrisch besturingssysteem
-- Communicatiemethode: CCLINK (kan ook door de klant worden aangewezen);
- Zowel de elektrische kast als de externe verbindingslijn met vliegtuig stopcontacten,
-- Goed afdichten en warmteafvoer (twee uitlaatventilatoren 120*120);
- PLC, touchscreen, frequentiekonverter, en andere belangrijke elektronische componenten met Mitsubishi en Schneider merken.
- Bereid het slot van de veiligheidsdeur en het veiligheidsrooster voor.
- Dat is...Het polijsysteem reserveert interfaces voor upgrading
-- beschikbaar voor de vorming van continue productielijnen of werkplekken;
-- Ondersteuning van de aansluiting van het beheersysteem van de werkplaats.
Ontwerpvoordelen
1De automatische poetsmachine is een exclusief poetssysteem dat bestaat uit 4 manipulatoren met 6 rotatiesystemen.De gelijktijdige werking van meerdere stations zorgt voor een hoge flexibiliteit en een hoge productie-efficiëntie.
2Het besturingssysteem is gebaseerd op de Italiaanse PROMAX-bewegingstechnologie met een stabiele prestatie en een hoge precisie.
3. programmeringsmethode: het onderwijs van programmering, met het draagbare handtoestel, bevat een handmatige modus om het polijsten van het vak te simuleren en het spoor op te nemen;automatisch werkend model is beschikbaar met vooraf ingestelde parameters programma.
4. Polijstdruk en slijtcompensatiecontrole prestaties: Wanneer het polijstdoekwiel versleten is, wordt het gebruik van het polijstdoekwiel verhinderd.het systeem kan detecteren dat het koppel kleiner is geworden en automatisch compenseren in alle richtingen.
5. lineaire snelheidscompensatie: wanneer de buitendiameter van het stofwiel wordt verminderd, verhoogt het systeem automatisch de snelheid en de compensatie;
6- Programma-instelling van het toevoegen van polijstwas: vrije instelling van de tijd en frequentie van het sproeien van was, afhankelijk van de kenmerken van het product.
7Volledig digitale besturing, kan 50 programma's opslaan, programma's kunnen op elk moment worden opgeslagen en teruggeroepen.
8. CN/EN taal display op Touch Panel. Het is om alle parameters voor een gemakkelijke bediening; foutcodes weergave en alarmpagina's voor snelle probleemoplossing en reparatie.
Wij leveren u niet alleen de poetsapparatuur, maar weten ook hoe u de technologie kunt overdragen, professionele opleiding en technische ondersteuning voor het bedienen van machines en het schrijven van programma's.Neem vandaag nog contact met ons op voor een gratis consult.
