6 As Rotatiesystemen en vier stations voor automatisch gepolijst kraan
Energiebesparende kraan automatische poetsmachine met 6 assen rotatiesystemen en vier stations

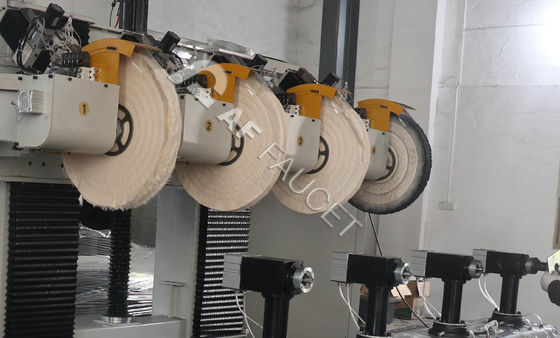

Het RTAF-AP04-model is een geavanceerd ontwerpsysteem dat 4 polijstspindels bevat, de automatische polijstprocessen kunnen worden opgeslagen in het programma voor terugroepactiviteit.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Technische specificaties
| Code # |
Artikel 1 |
Specificaties |
| 1 |
Model nr. |
RTAF-AP04 |
| 2 |
Machina-opstelling (L*W*H) mm |
4400*3400*2800 |
| 3 |
Energieverbruik (max./Ave.) kW |
40/25 |
| 4 |
Werkkrachtomgeving |
3Ph, AC380V, 50Hz |
| 5 |
Max. Poetsmopsdiameter (mm) |
600 |
| 6 |
Min. Poetsmopdiameter ((mm) |
300 |

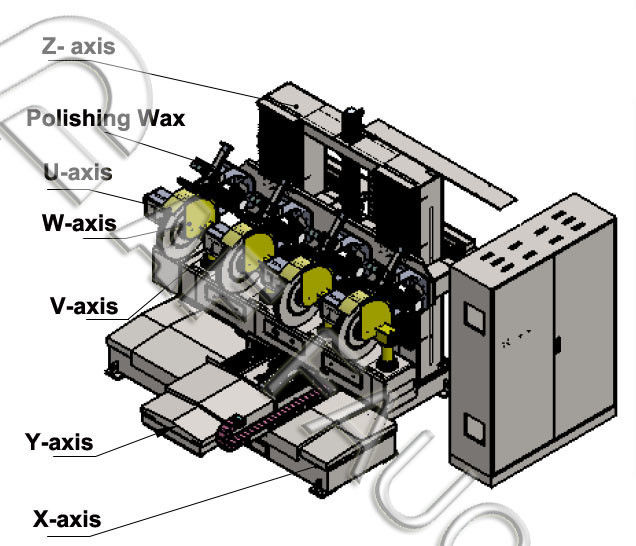

| 7 |
Verplaatsing van de X-as (mm) |
1100 |
| 8 |
Verplaatsing van de Y-as (mm) |
1000 |
| 9 |
Verplaatsing van de Z-as (mm) |
700 |
| 10 |
Verplaatsing in de U-as (mm) |
± 90° |
| 11 |
Verplaatsing van de V-as (mm) |
±720° |
| 12 |
Verplaatsing van de W-as (mm) |
±720° |
| 13 |
Programma-recepten |
Onbeperkte opslag |
| 14 |
Poetswas |
Vaste/vloeibare voor keuze |
| 15 |
Max. snelheid van de X-as |
20m/min. |
| 16 |
Max. snelheid van de Y-as |
20m/min. |
| 17 |
Max. snelheid van de Z-as |
20m/min. |
| 18 |
Max. snelheid van de U-as |
30°/sec. |
| 19 |
Max. snelheid van de V-as |
30°/sec. |
| 20 |
Max. snelheid van de W-as |
30°/sec. |
Werkomgeving
Operatieveiligheid: 6000*4500*3200 mm
Standaardspanning 380V
Max. vermogen: 40 kW; max. stroom: luchtschakelaar 80A
Druk van de perslucht: 0,6-0,8 MPa, de lucht moet worden gedroogd, gereinigd, gefilterd
cementgrond met een dikte van meer dan 220 mm, dragergewicht: 200 N/mm2
Om een hoge opbrengst en een stabiele kwaliteit te verkrijgen, wordt de nauwkeurigheid van de gaten van het werkstuk binnen 0,5 mm gecontroleerd.
E
Elektrisch besturingssysteem
-- Communicatiemethode: CCLINK (kan ook door de klant worden aangewezen);
- Zowel de elektrische kast als de externe verbindingslijn met vliegtuig stopcontacten,
-- Goed afdichten en warmteafvoer (twee uitlaatventilatoren 120*120);
- PLC, touchscreen, frequentiekonverter, en andere belangrijke elektronische componenten met Mitsubishi en Schneider merken.
- Bereid het slot van de veiligheidsdeur en het veiligheidsrooster voor.
- Dat is...Het polijsysteem reserveert interfaces voor upgrading
-- beschikbaar voor de vorming van continue productielijnen of werkplekken;
-- Ondersteuning van de aansluiting van het beheersysteem van de werkplaats.
Wij leveren u niet alleen de poetsapparatuur, maar weten ook hoe u de technologie kunt overdragen, professionele opleiding en technische ondersteuning voor het bedienen van machines en het schrijven van programma's.Neem vandaag nog contact met ons op voor een gratis consult.
