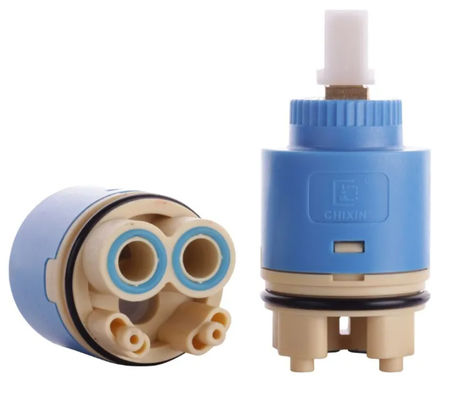

RTAF-CA003-H- Automatisch montageapparaat voor kraan spoel met hoge voeten

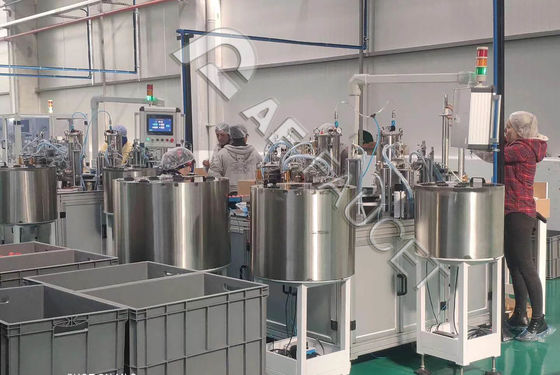

Het is een echt werkstation voor een volledig automatische assemblagelijn, met inbegrip van de grote buitenste O-verzegelring, 2 kleine O-verzegelring en de binnenste verzegelring.De gehele procedure wordt door slechts EEN werknemer uitgevoerd.

Productiviteit: 500 tot 900 eenheden/uur

Werkvermogen: 220 VAC, 2,5 kW, maximaal luchtverbruik: 0,12 L/uur

Belangrijkste elektronische componenten

Robot: Japanse Epson SCARA (met 4 spindels) robot en camera

FESTO pneumatische onderdelen of merk SMC.

Het besturingssysteem: Omron PLC + 10" touchscreen

Sensoren: KEYECNE of Duitse SICK of Japan OMRON

Verdeel: modellen met een hoge precisie

Profielen: Shanghai Meike merk

Oliepompen: het merk van China

Verzamelprocedures:

1# Keramische schijven (boven)

2# Dics positionering

3# Laadplaat

4# Bevestiging van rijplaten

5# Olie op keramische schijven

6# Rotorbelasting

7# Laad van de carrosserie

8# Bevestiging van de carrosserie

9# Mechanische montage

10# Uitladen van het eindproduct

11# Hoge voetbasis

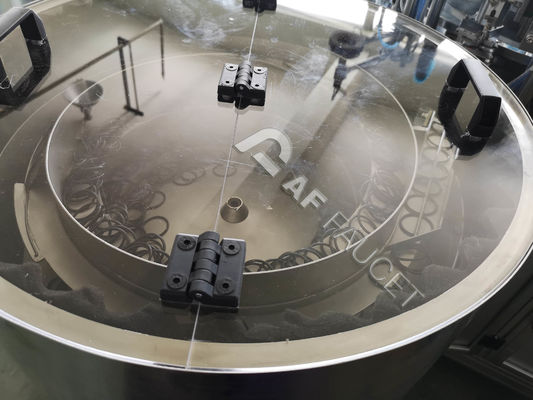

12 # Big O ring

13# Platte voetbasis

14# Innerlijke afdichting

15# Inspectie

16# Keramische schijven (basis/onderkant)

Werkomgeving

Werkomgevingstemperatuur: 0 ≤ 45 °C;

Vochtigheid: 20 ≤ 90% RH;

Stroomvoorziening: enkelfasig 220VAC, 50Hz, 6KVA

Gecomprimeerde lucht: 3 kgf/cm, tolerantie: ±10%;
maximaal verbruik: 0,12 L/uur

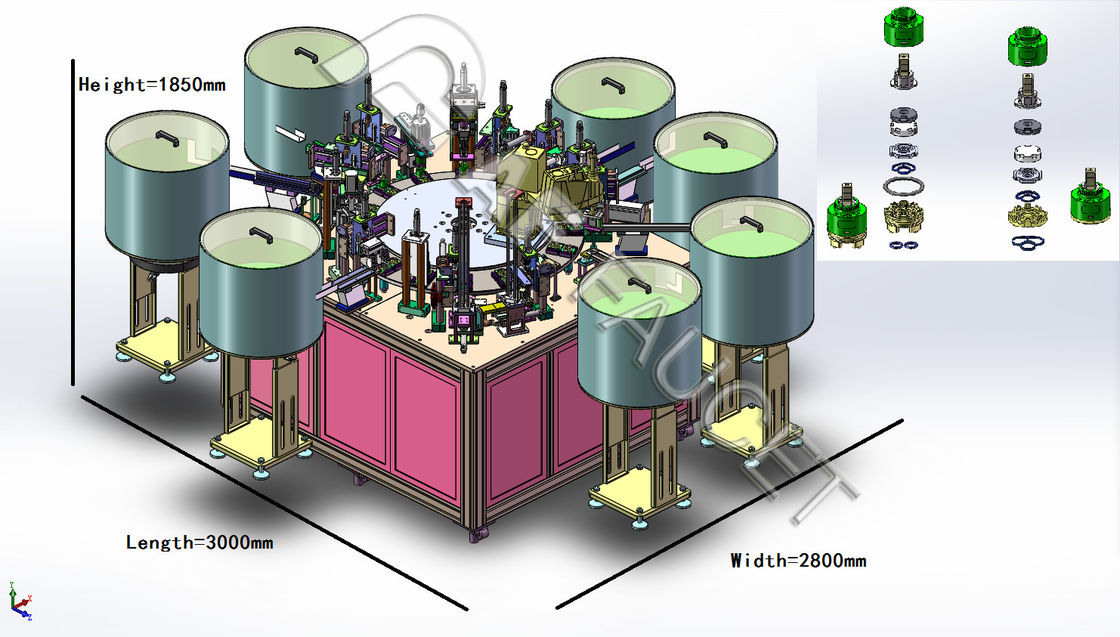

Installatieoppervlakte: 3500mmX3500mmX1900mm

Geen sterke magnetische zone, en geen schadelijk gas in de werkplaats

Wij leveren op maat gemaakte lijnen volgens de producten van de klant, de productie doorvoer en het lay-out plan van de werkplaats, neem dan contact met ons op voor een gratis consult.
