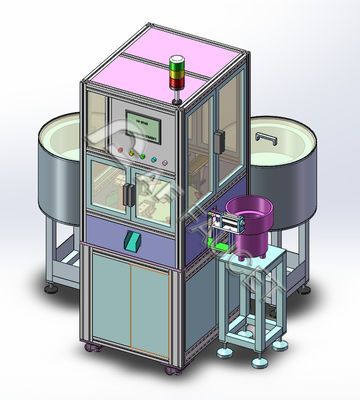

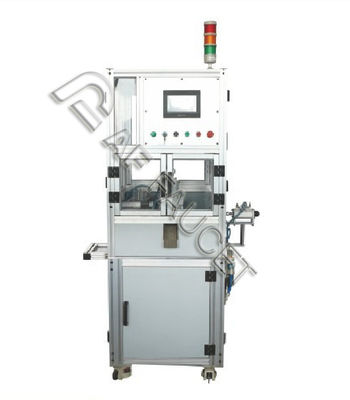

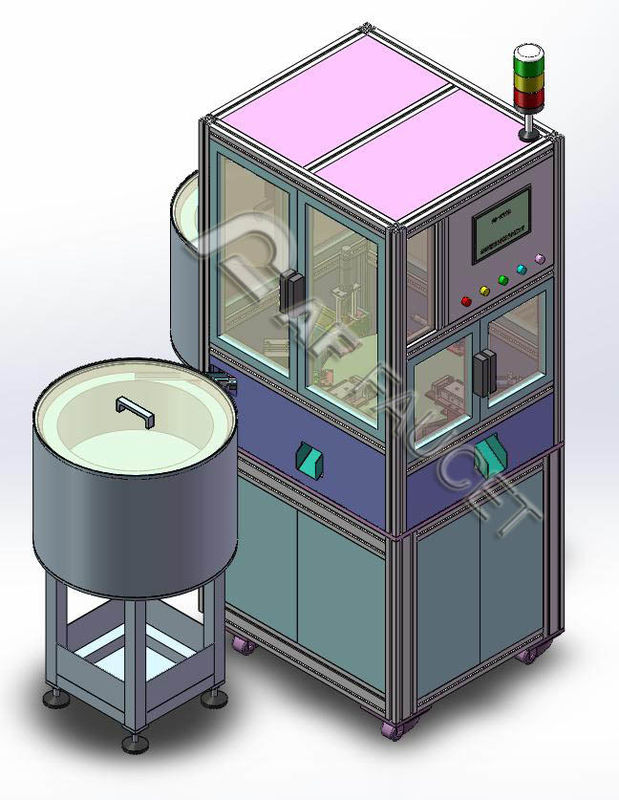

RTAF-CA009-HFHR-Ceramic kraan cartridge Handle Rotor Automatically Assembling Machine

Inleiding

Deze exclusief ontworpen machine kan basis, handvat en pinnen assembleren. Automatisch evenaren en vormen, voeden, assembleren, lossen, enz. Stabiel en eenvoudig HMI-programma voor bediening en besturing.

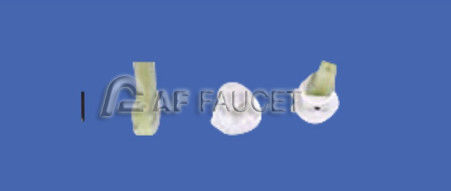

1Deze assemblagelijn is geschikt voor het monteren van de basis, het handvat en de pinnen van keramische cartridges van de afmetingen φ25, φ35 en φ40 mm.

2Stabiel werken, tot 20 uur non-stop.

3. Cyclustijd: 2,5 s/eenheid 10000 sets/8 uur

4Deze assemblagelijn is milieuvriendelijk, groene technologie.

Verzamelprocedures

1# Base Assemble

2# Handle Assemble

3# Vacatures

4# Pins samenstellen

5# Detectie

6# Station voor het lossen van gekwalificeerde producten

7# Vacatures

8# Onbekwame producten losstation

Belangrijkste modules

1Het niveau- en vormsysteem: het bevat een opslagplaat, een basis, een controller, enz. Alle 3 delen worden afzonderlijk naar de aangegeven plaats vervoerd door onafhankelijk voedingsplaten.

2 Voersysteem: cilinder, mechanische structuren, enz. Het voersysteem brengt de onderdelen één voor één naar de puntige positie en bereidt zich voor op montage.

3- Transfersysteem: het bestaat uit een motor, een regelaar, een werkstukbevestiging, een foto-elektrische positionering en andere mechanische onderdelen.het niveau & vormgeven systeem plaatste alle producten in groepen en vervoerde ze door voersysteem naar de positioneringsgebieden om te worden samengesteld.

4Bedienings- en besturingssysteem: PLC + touchscreen

Werkomgeving

Werkomgevingstemperatuur: 0 ≤ 45 °C;

Vochtigheid: 20 ≤ 90% RH;

Stroomvoorziening: enkelfasig 220VAC, 50Hz, 2KVA

Gecomprimeerde lucht: 2 kgf/cm, tolerantie: ±10%;

Installatiegebied: 1400mmX1400mmX1900mm

Geen sterke magnetische zone, en geen schadelijk gas in de werkplaats

Wij leveren op maat gemaakte lijnen volgens de producten van de klant, de productie doorvoer en het lay-out plan van de werkplaats, neem dan contact met ons op voor een gratis consult.
